ZL935礦用地下輪式裝載機采用超標準的動力及傳動系統和強化車橋，超微型化的車身，既能達到標準20的力量，也適合礦洞對裝載機外形尺寸的要求。整車高度、寬度、及長度都做到了該系統配置下的理想狀態。同等的外形尺寸下，動力性能及工作效率達到了上限。
強化后車架，板厚14mm，加粗中心鉸接銷。標準配置安裝排煙水過濾系統，有效解決排放問題。選裝化學凈化裝置，在惡劣環境下也可使用?？烧{(diào)節式防護棚，滿足多種工況需求。配置濕式制動橋，已取得國家《礦用產品安全標志證書》“KA"認證，產品符合國家關于安全、環保的政策要求。
| ZL935礦用井下輪式裝載機 | |
|---|---|
| 斗容(m3) | 1.0 |
| 額定載重量 | 2000 |
| 上限掘起力(KN) | 60 |
| 牽引力(KN) | ≥45 |

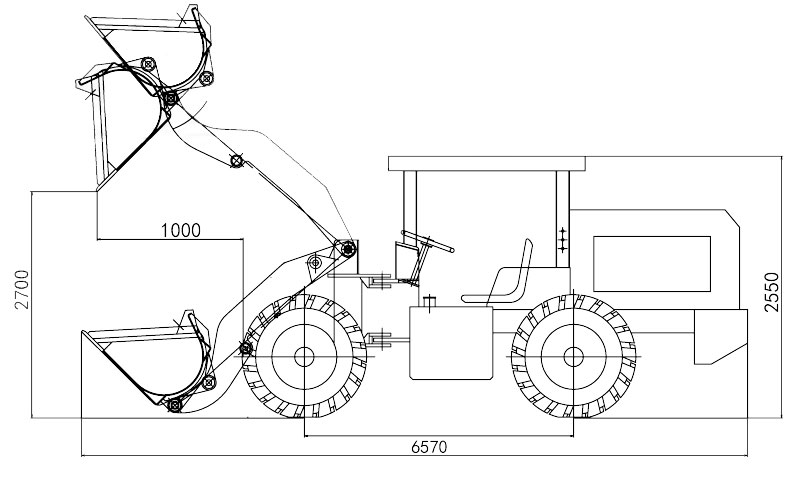

| 外形尺寸長×寬×高 | 5260×2100×1900 |
| 軸距 | 2250 |
| 輪距 | 1350 |
| 上限卸載高度 | 1800 |
| 相應卸載距離 | ≥940 |
| 提升時間 | 5 |
| 三項和時間 | 9 |
| 下限轉彎半徑（外側）(mm) | 6000 |
| 操作質量 | 5600 |
| 驅動形式 | 四輪驅動 |
| 傳動系統 | ||
|---|---|---|
| 液力變矩器 | 型號 | YJ280 |
| 型式 | 單級，單相，三元件 | |
| 變矩系數(Ko) | 3.0 | |
| 變速箱 | 定軸式動力換擋直齒常嚙合式 | |
| 變速檔位 | 二進二退 | |
| 行走速度(km/h) | 前進I檔 | 8.0±0.5 |
| 前進II檔 | 21.0±0.5 | |
| 后退I檔 | 8.0±0.5 | |
| 后退II檔 | 21.0±0.5 | |
| 驅動車橋 | 主傳動型式 | 螺旋錐齒輪一級減速 |
| 輪邊減速型式 | 行星減速傳動 | |
| 輪胎 | 15/70-18/10.00-20 | |
| 發動機 | |
|---|---|
| 型號 | 玉柴 YCD4J22G 85kw( 東方紅 LR4B3-24 60 KW) |
| 類型 | 立式、直列 、水冷、四沖程、渦輪增壓 |
| 額定功率/轉速 | 85/2400 |
| 大扭矩（Nm）/轉速 | 400/1800 |
| 燃油 | 柴油 |
| 制動系統 | |
|---|---|
| 制動 | 鉗盤式液壓制動/液壓制動，彈簧釋放 |
| 駐車制動 | 軟軸操縱鉗盤式制動/液壓制動，彈簧釋放 |
